电源方案

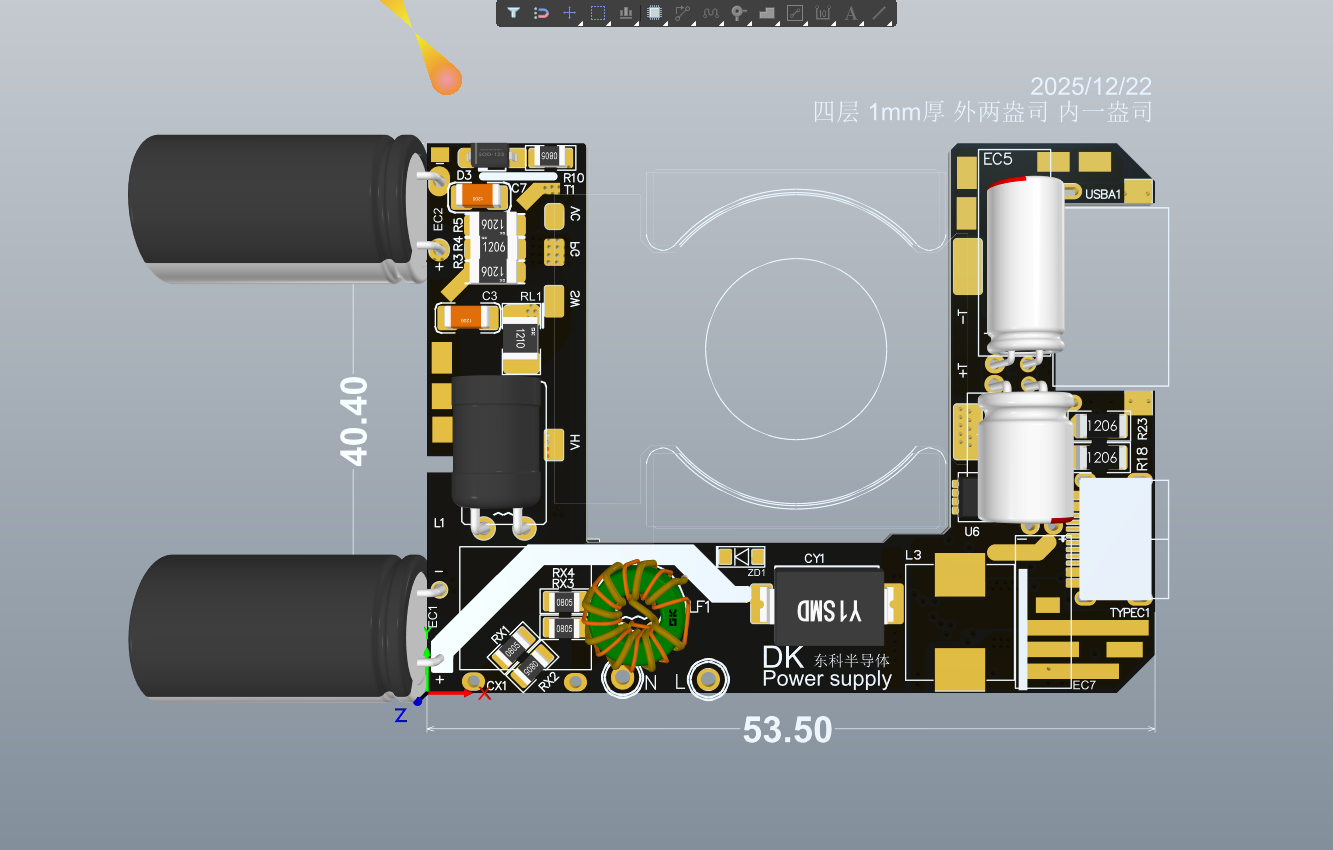

本方案采用东科半导体 DK8065 高度集成主控芯片，实现 PD65W 级双 USB-C 输出的超薄快充设计。整板尺寸约 53.5mm×40.4mm，配合平面变压器可将整机厚度控制在 8mm 以内，满足超薄充电器与氮化镓快充头的紧凑化要求。双 C 口支持智能功率分配，可独立或按需分配输出，兼容主流 PD 快充协议，适配手机、平板及部分笔电充电。电路高度集成，BOM 精简、外围器件少，利于生产与散热设计；同时具备完善的过压、过流、过温及短路保护，可靠性高。方案提供完整原理图、PCB、BOM 及变压器规格书，可直接用于打样与量产评估。

本方案采用东科半导体 DK8065 高集成主控芯片，实现 53.5V/1.3A（约 70W）POE 网络供电电源设计，适用于 POE 交换机、安防摄像头、无线 AP 及网桥等设备的供电方案。输出 53.5V 预留了充分的线路压降余量，可满足长距离网线供电需求。方案采用紧凑化单板布局，配套平面变压器与精简 BOM，兼顾成本与可靠性；具备完善的过压、过流、过温保护及 EMI 滤波设计，可在宽输入电压下稳定运行，待机功耗低，契合 POE 设备常年在线的工作特性。提供完整原理图、PCB、BOM 及变压器规格书（53.5V1.31A 适配资料），可直接用于打样与量产评估。

DK8526 54.6V5A 275W 锂电池充电器方案，东科 AHB 不对称半桥架构氮化镓芯片 DK8526 做主变换，输出 54.6V/5A（273W，标称 275W），适配 13 串锂电池组充电。 【方案架构】 1. 输入与 EMI 滤波 - F1 T5AL/250V 保险丝 + MOV1 10D681 压敏电阻 + NCT1 NTC 防浪涌 - 三级共模滤波（LF1 22uH / LF2、LF3 560uH）+ X 电容 CX1 + Y 电容 CY5/CY6（470pF/400V） - BD1/BD2 GBU15V06 整流桥并联 2. 有源 PFC 升压级 - U1 DK3602AM PFC 控制器 - 功率管 Q1 GIN65R070TA-H（650V 氮化镓 FET） - PFC 电感：T1/T2 双 ATQ2718 串联 - 升压二极管 D4 HIRF10E6S-P - 母线电容 EC1/EC2 120uF/450V（18*35）并联 - 电流采样 RS1/RS2 0.09R 3. 主变换级（AHB） - 主控 DK8526：AHB 不对称半桥，集成双氮化镓功率管，原边 ZVS - 主变压器 T3 PQ4025 4. 同步整流（副边 ZCS） - 同步整流控制器 + U3/U4 DK3704A 栅极驱动 - SR 功率管：AGM15T13D ×2（150V/75A/9mΩ） - 输出滤波：LF4 47uH + C23/C24 100nF/100V 5. 输出与保护 - 输出 54.6V/5A，电池接口 B+/B-，RS7 0.01R 电流采样 - 反馈稳压：EL1019 光耦 + TL431×2 + LM358 双运放（恒压恒流） - 过流/过压保护，LED1/LED2 充电状态指示 【方案特点】 1. 全软开关：原边 ZVS + 副边 ZCS，开关损耗低、功率管应力小、EMI 表现好 2. PFC 级用氮化镓功率管，升压效率高 3. 双 ATQ2718 串联 PFC 电感，磁芯利用率高，275W 功率密度好 4. 双 AGM15T13D（75A/9mΩ）同步整流，副边损耗低 5. 整流桥并联 + 三级共模滤波，输入侧可靠性高 【应用场景】 13 串锂电池组充电：电动自行车/电摩、电动工具电池包、便携储能、AGV/巡检机器人电池等。 【配套资料（本站下载区）】 - BOM：JY-546500-54.6V5A（DK3602AM + DK8526） - PFC 串联 T1/T2 电感参数资料 - 原理图 + PCB：双 ATQ2718 串联（DK3602AM + DK8526 + DK3704） 注：输入电压范围、效率、待机功耗等具体指标以方案图纸与实测为准。

DK8607AD 65W ACF 有源钳位反激方案，单芯片集成双 700V 氮化镓功率管、驱动与半桥控制，外围极简。90~264VAC 全电压输出 65W，原边 ZVS、副边 ZCS 软开关，损耗低、EMI 余量足。板端平均效率最高 95.32%，264Vac 峰值约 96%；PCBA 39.6×31×25mm，密度约 2.11W/cm³。内置高压启动、X 电容放电、抖频与全套保护，随附 BOM、双层 PCB、原理图、协议图及实测报告，传导辐射满足 EN55032 Class B，适用于手机、平板、笔记本 65W 快充适配器。

本方案以东科半导体 DK8512 为核心主控，面向 24V/10A、240W 直流输出适配器，采用 AHB 不对称半桥架构，并配合 PFC 前级构成两级电源系统，适用于工业电源、通信电源、显示器与电视机电源、LED 驱动电源、两轮电动车充电器及小型大功率桌面适配器等场景。 DK8512 是集成两颗 700V 氮化镓功率管的不对称半桥 AC-DC 电源管理芯片，DFN8×8 封装，双管导通电阻典型值 249mΩ，内部集成不对称半桥控制与半桥驱动，外围元器件精简，最高支持 800kHz 开关频率，待机功耗低于 50mW。方案依靠谐振电感与谐振电容组成的谐振腔，在较宽负载范围内实现原边功率管 ZVS 零电压开通与副边整流管 ZCS 零电流关断，回收变压器漏感能量，降低功率管电压应力与开关损耗，改善整机 EMI；芯片内置自适应死区时间、全程抖频、高压启动、X 电容放电与谐振电容放电功能，CS 采用负压采样，增强氮化镓驱动可靠性。 芯片具备软启动、上电 Brown-in 与掉电 Brown-out 检测、前沿消隐机制，保护功能覆盖过载保护、输出过压保护、输出短路保护、VCC 过 / 欠压保护、VS 引脚异常保护、初级过流保护与过温保护，提升整机长期运行可靠性。变压器采用 PQ3220（6+6）结构，随附 240W BOM、变压器参数表、24V10A 原理图与 DC24V10A-P5 PCB 文件，客户可在此参考设计上快速完成打样、调试与认证送检；整机效率、功率因数与安规指标以实测为准

本方案以东科半导体 DK3603AG（PFC 前级）搭配 DK8512（AHB 后级）构成两级电源系统，输出 24V/4.15A，额定功率约 100W，定位为 LED 照明与显示屏驱动用超薄认证电源方案。方案采用平面变压器与平面电感结构，配合超薄长条形 PCB 布局，适合灯管、灯箱、显示屏模组等薄型安装空间，也可作为工业、通信设备 24V 直流适配器参考设计。 前级 DK3603AG 为临界导通模式（CRM）加断续导通模式（DCM）PFC 控制器，覆盖 300W 以内功率范围，最高 500kHz，单绕组采样，支持两段输出电压与二级 OVP；重载工作于 CRM、轻载无缝切换 DCM，具备高功率因数、低 THD 与低待机功耗特性，内置软启动、输入欠压、输入功率补偿、过温、输出欠 / 过压与过流保护，为后级提供稳定高压直流母线，并满足照明电源谐波与认证要求。 后级 DK8512 为集成双 700V 氮化镓功率管的不对称半桥（AHB）AC-DC 芯片，DFN8×8 封装，双管导通电阻典型 249mΩ，内部集成半桥控制与驱动，最高支持 800kHz，待机功耗低于 50mW；依靠谐振腔实现原边 ZVS、副边 ZCS，回收漏感能量，降低开关损耗与功率管应力、改善 EMI，内置自适应死区、全程抖频、高压启动、X 电容与谐振电容放电，CS 负压采样提升 GaN 驱动可靠性；保护覆盖过载、输出过压、输出短路、VCC 过 / 欠压、VS 异常、初级过流与过温保护。 方案随附 24V4.15A BOM、平面变压器规格书（DK-8Q22S72K-100W180A）、平面电感规格书（DK-8Q22S00K-100W190）、24V4.15A 原理图与 PCB 文件以及 100W 版本原理图，客户可据此快速打样送检；整机效率、PF、THD、温升与具体认证项目以实测报告为准。

本方案以东科半导体 DK3603AG（PFC 前级）搭配 DK8515（AHB 后级）构成 PFC+AHB 两级电源系统，面向 PD140W 单口快充应用，主输出 28V/5A（140W），定位为超小体积大功率氮化镓适配器方案，随附整机分析报告，样机最高效率 95.5%，适用于笔记本电脑、平板电脑及大功率数码设备充电器。 前级 DK3603AG 为 CRM+DCM 临界模式 PFC 控制器，覆盖 300W 以内功率范围，最高 500kHz，单绕组采样，支持两段输出电压与二级 OVP；重载工作于 CRM、轻载无缝切换 DCM，具备高功率因数、低 THD 与低待机功耗特性，内置软启动、输入欠压、输入功率补偿、过温、输出欠 / 过压与过流保护，为后级提供稳定高压母线并改善整机谐波表现。 后级 DK8515 为集成双 700V 氮化镓功率管的不对称半桥（AHB）AC-DC 芯片，DFN8×8 封装，双管导通电阻典型 160mΩ，内部集成半桥控制与驱动，最高支持 800kHz，待机功耗低于 50mW；依靠谐振腔在较宽负载范围实现原边 ZVS、副边 ZCS，回收漏感能量，降低开关损耗与功率管应力、改善 EMI，内置自适应死区、全程抖频、高压启动、X 电容与谐振电容放电，CS 负压采样提升 GaN 驱动可靠性；保护覆盖过载、输出过压、输出短路、VCC 过 / 欠压、VS 异常、初级过流与过温保护。 方案采用平面变压器模块（DK-8Q23M62K-140W180-CB）与 ATQ2315 (4+4) 卧式 PFC 电感，主板加小板布局压缩整机体积；随附主板 BOM、PFC 电感参数、主板与小板原理图、PCB、平面变压器规格书及 28V5A 分析报告，客户可据此快速打样与方案评估；整机各档位效率、PF、THD、温升、外形尺寸与认证项目以分析报告及整机实测为准。

本方案以东科半导体 DK8515 为 AC-DC 功率核心，搭配三颗智融 SW3566 多口协议降压芯片，构成 PD140W 3C1A 多口氮化镓快充方案，提供三个 USB-C 口与一个 USB-A 口，适合笔记本电脑、平板、手机及配件同时供电；主板采用四层板、协议小板独立双层板的分板结构，兼顾主功率与多口管理布局。 DK8515 是集成双 700V 氮化镓功率管的不对称半桥（AHB）AC-DC 芯片，DFN8×8 封装，双管导通电阻典型 160mΩ，内部集成半桥控制与驱动，最高支持 800kHz，待机功耗低于 50mW；依靠谐振腔在较宽负载范围实现原边 ZVS、副边 ZCS，回收漏感能量，降低开关损耗与功率管应力、改善 EMI，内置自适应死区、全程抖频、高压启动、X 电容与谐振电容放电，CS 负压采样提升 GaN 驱动可靠性；保护覆盖过载、输出过压、输出短路、VCC 过 / 欠压、VS 异常、初级过流与过温保护。 输出端三颗 SW3566 为高集成度多快充协议双口充电 SOC，QFN32 4×4mm 封装，内置 7A 同步降压变换器，最大支持 140W（28V/5A）输出，支持 PD3.1、PPS、QC3.0、SCP、UFCS 等主流快充协议；集成 CC/CV 模式、双口管理逻辑与母线电压检测，内置 Cortex-M0 内核与 I²C 通讯，可完成多口独立限流、功率切换与协议定制；具备输入输出过压 / 欠压、过温与 LPS 限流保护，提升多口并联与终端充电安全性。 方案主变压器采用 AT28 (5+0) 结构，PFC 升压电感为 ATQ2516 (4+4) 卧式 140W 规格；随附整机 BOM、变压器参数、PFC 电感参数、电源部分原理图、三颗 SW3566 协议原理图、主板与协议小板 PCB 共 8 份资料，客户可据此参考多口快充整机布局与调试；各口固定档位、功率分配、整机效率、PF、THD、温升、外形尺寸与认证项目以电源与协议原理图及整机测试报告为准。

本方案为东科半导体 PD240W 4C2A 多口氮化镓桌面快充方案，采用 100W + 140W 双路独立功率架构，组合总输出 240W，对外提供四个 USB-C 口与两个 USB-A 口，可同时为两台笔记本电脑及平板、手机、配件等多设备供电；主板采用 GP2408A-MAIN-V1.0 改善板设计，适合桌面充电站、多口适配器与大功率笔记本充电器开发参考。 功率级采用两颗东科不对称半桥（AHB）合封氮化镓主控（页面标题标注 DK8515，主板 PCB 文件名标注 DK8715+DK8715，二者属 150W 档同系列 AHB 器件，丝印以 BOM 为准），分别承担 140W/28V 与 100W 两路输出；AHB 芯片集成双 700V GaN，DFN8×8 封装，双管导通电阻典型 160mΩ，内部集成半桥控制与驱动，最高 800kHz，待机低于 50mW；依靠谐振腔实现原边 ZVS、副边 ZCS，回收漏感能量，降低损耗与管应力、改善 EMI，内置自适应死区、全程抖频、高压启动、X 电容与谐振电容放电及 CS 负压采样；具备过载、输出过压、短路、VCC 过 / 欠压、VS 异常、初级过流与过温等保护。双路独立设计便于各自满载、分区散热与功率调度。 磁性件配置 240W AT2818 (5+0) 主变压器，并分别提供 PD100W、PD140W 两路 ATQ2516 (4+4) 磁性件参数；两路输出经多口协议与降压分配至四个 C 口与两个 A 口，协议芯片型号、各口档位与分配逻辑以协议原理图及整机调试为准。 随附主板 BOM、240W 主变压器参数、140W 28V 电源部分原理图、主板改善板 PCB、100W 与 140W 两路磁性件参数共 6 份资料，客户可据此参考双路多口整机布局与方案评估；整机各口档位、功率分配、效率、PF、THD、温升、外形尺寸与认证项目以 BOM、原理图及整机测试报告为准。

本方案以东科半导体 DK8607 有源钳位反激（ACF）芯片为核心，构成 PD65W 超薄双口氮化镓充电器方案，默认 A+C 配置（一个 USB-C 口与一个 USB-A 口），可适配手机、笔记本电脑、平板及配件同时充电；方案同一块主板 PCB 同时兼容 A+C 与 C+C 两种双口配置，分别对应两套 BOM 清单，便于客户按接口选型快速切换物料，缩短超薄适配器产品开发周期。 DK8607 是将两颗氮化镓功率器件、驱动电路与半桥控制电路集成于一体的 ACF 电源管理芯片，DFN8×8 封装；芯片利用变压器漏感能量实现原边功率管 ZVS、副边整流管 ZCS，提升系统转换效率、降低功率管应力、减小开关损耗并改善 EMI；内置自适应死区时间调整算法、高压启动电路、X 电容放电电路与抖频电路，CS 采用负压采样增强驱动稳定性；保护功能覆盖输出过压、输出过流、输出短路、VCC 过 / 欠压、开环保护与过温保护，保障充电器长期可靠运行。 方案面向超薄外壳与紧凑内部布局设计，主功率级围绕 ACF 合封芯片精简外围器件；输出双口的协议识别、独立限流与功率分配由配套协议电路完成，本批资料未含协议原理图，具体协议清单、各口档位与分配逻辑以协议资料及整机调试为准。 随附 A+C 与 C+C 两套物料清单以及通用主板 PCB 文件共 3 份资料，客户可据此核对两种接口配置的物料差异与板级布局；整机转换效率、待机功耗、PF、THD、温升、外形尺寸与认证项目以 BOM、PCB 设计文件及整机测试报告为准。

本方案以东科半导体 DK8607 有源钳位反激（ACF）芯片为核心，构成 PD65W 单口（USB-C）超小体积氮化镓快充方案，页面标注样机最高效率 96%，主板加小板结构配合平面变压器模块压缩整机体积，适合智能手机、笔记本电脑、平板电脑及配件的紧凑型 65W 适配器开发参考。 DK8607 是将两颗氮化镓功率器件、驱动电路与半桥控制电路集成于一体的 ACF 电源管理芯片，DFN8×8 封装；芯片利用变压器漏感能量实现原边功率管 ZVS、副边整流管 ZCS，提升系统转换效率、降低功率管应力、减小开关损耗并改善 EMI；内置自适应死区时间调整算法、高压启动电路、X 电容放电电路与抖频电路，CS 采用负压采样增强驱动稳定性；保护功能覆盖输出过压、输出过流、输出短路、VCC 过 / 欠压、开环保护与过温保护，保障充电器长期可靠运行。 方案采用主板加小板分板设计，主功率级集中于主板，接口协议与输出转换由小板配合完成；磁性件选用平面变压器模块（DK-8Q23M72K-65W200-CF），以平面结构降低变压器高度与漏磁，配合合封芯片精简外围，支撑超小体积布局；单口协议识别、固定电压档位与限流保护以协议小板及整机调试资料为准。 随附主板及小板 BOM、平面变压器模块规格书、DK8607 主板原理图、主板及小板 PCB 共 4 份资料，客户可据此参考超小体积单口适配器的板级布局与物料设计；整机各档效率、平均效率、待机功耗、PF、THD、温升、外形尺寸与认证项目以 BOM、原理图、PCB 及整机测试报告为准。

本方案以东科半导体 DK065G 准谐振反激（QR）合封氮化镓芯片为后级控制核心，配合前级 PFC 升压级，构成 12V/8.3A（约 100W）超薄 LED 橱柜灯驱动电源，整机厚度 13mm，适用于橱柜灯、层板灯、灯带与其他低压 LED 照明的薄型、嵌入式安装场景；同一份原理图另含 24V 输出设计参考，具体输出电压以原理图配置为准。 DK065G 为电流模式 QR 反激 AC-DC 功率开关芯片，内部集成 700V/260mΩ GaN HEMT、控制与驱动电路，DFN8×8 封装，最高 250kHz，待机低于 50mW；工作于 DCM 准谐振模式，磁芯能量完全释放、初级电感与功率管结电容谐振至谷底时开通，降低开通损耗并改善 EMI；内置谷底检测与锁定、退磁检测、抖频与高低压功率补偿电路，保证轻载稳定、抑制音频噪声；内置软启动、前沿消隐、25kHz 最低频率钳位、高压启动与 X 电容放电。 方案具备输出过压、过流与过载短路、VCC 过 / 欠压、开环与过温保护，辅助绕组检测输出电压与退磁状态，过温时打嗝重启，提升长时间点亮可靠性；前级配置 EDR25-10 PFC 电感（100W），提升功率因数、降低输入谐波；13mm 超薄板型围绕合封芯片精简外围，配合低高度磁性件适配柜内狭小空间。 随附 12V8.3A 整机 BOM、EDR25-10 PFC 电感参数、100W-12V/24V 原理图与 13mm 超薄橱柜灯 PCB 共 4 份资料，客户可据此参考薄型 LED 驱动电源的板级布局与物料设计；整机效率、PF、THD、输出纹波、温升、外形尺寸细节与认证项目以 BOM、原理图、PCB 及整机测试报告为准。

本方案以东科半导体 DK8065 准谐振反激（QR）合封氮化镓芯片为核心，构成 12V/5A（60W）橱柜灯超薄驱动电源方案，面向橱柜灯、层板灯、灯带及其他低压 LED 照明的薄型、嵌入式安装场景开发；同系列另有 DK8065 12V5A QR 认证方案可供对照参考。 DK8065 为电流模式 QR 反激 AC-DC 功率开关芯片，内部集成 700V GaN HEMT、控制电路与驱动电路，提供 PDFN8×8 与 ESOP12L 封装，最高支持 200kHz 开关频率，待机功耗低于 50mW；芯片工作于 DCM 准谐振模式，磁芯能量完全释放、初级电感与功率管结电容谐振至谷底时开通，降低开通损耗并改善 EMI；内置谷底检测与谷底锁定、退磁检测、抖频与高低压功率补偿电路，保证轻载稳定、抑制音频噪声并缩小高低压输出功率差异；内置软启动、前沿消隐、25kHz 最低频率钳位、高压启动与输入上电 / 掉电检测，HV 引脚可按设计接桥前 X 电容放电或接 SW 启动。 方案具备输出过压、输出过流与过载短路、VCC 过 / 欠压、开环与过温保护，辅助绕组检测输出电压与退磁状态，过温时进入打嗝重启，提升照明电源长时间点亮的可靠性；超薄板型围绕 QR 合封芯片精简外围器件，配合低高度磁性件适配柜内狭小安装空间。 随附 12V5A 整机材料单、原理图与 PCB 共 3 份资料，客户可据此参考薄型 LED 驱动电源的板级布局与物料设计；整机效率、PF、THD、输出纹波、温升、外形尺寸与认证项目以 BOM、原理图、PCB 及整机测试报告为准。另注：页面型号栏标注 DK8065，原理图文件名标注 DK065G，两款同属东科 QR 系列，实际主控型号以 BOM 料号与原理图丝印为准。

本方案以东科半导体 DK8075 准谐振反激（QR）合封氮化镓芯片为核心，构成 24V/4A（约 96W）桌面适配器电源方案，采用单级 QR 拓扑、不带 PFC 电路，整机按认证标准进行布局与安规设计，PCB 为外贸版本，适用于机顶盒、路由器、显示器、桌面外设、小家电及其他 24V 供电设备的直流适配器参考；同系列另有 DK8075 24V4A ESOP16 过认证方案，高 PF 需求机型可对照 PFC+AHB 方案选型。 DK8075 为高度集成 700V/101mΩ GaN HEMT 的 QR 反激 AC-DC 功率开关芯片，采用副边光耦反馈与隔离结构，提供 ESOP12 与 PDFN8×8 封装，开关频率 25kHz~200kHz，待机功耗低于 50mW；芯片检测功率管漏极电压，在谐振至谷底时开通功率管，减小开通损耗并改善 EMI；内置算法优化的谷底检测与谷底锁定电路、退磁检测电路、抖频电路与高低压输入功率补偿电路，保证高低压输入下最大输出功率一致、轻载稳定并抑制音频噪声；内置软启动与高压自适应电路，可按设计接桥前 X 电容放电或接 SW 启动。 方案保护覆盖输出过压、输出过流、过载与短路、VCC 过 / 欠压、开环与过温保护，配合安规距离、Y/X 电容与整机布局按认证标准设计，提升适配器长期工作可靠性；96W 变压器参数随附独立资料，便于客户核对磁件规格与绕组设计。 随附 24V4A BOM 表、96W 变压器参数、整机原理图与外贸版 PCB 共 4 份资料；整机效率、PF、THD、输出纹波、温升、外形尺寸与具体认证型号以 BOM、原理图、变压器资料、PCB 及整机测试报告为准。

本方案以东科半导体 DK8990AF 隔离型高功率因数准谐振主控为核心，配合 DK3704A 同步整流与 DK6128、DK6207 协议芯片，构成 PD100W 2C1A 多口氮化镓快充方案；整机采用单级高 PFC 架构，页面测试口径功率因数大于 0.9，峰值效率 93.58%，整机待机功耗低于 200mW，可同时为手机、平板、笔记本电脑及配件提供多口充电参考。 DK8990AF 属于东科 DK89XX 系列隔离型低 THD、高 PF 原边控制准谐振恒压 GaN 驱动控制芯片，PDFN8×8 封装，内置 700V 氮化镓功率器件，内置高压启动电路实现快速启动，集成 THD 补偿线路以兼顾高 PF、低 THD 与较高效率；方案以单级结构配合后级 DC-DC 完成多路调压，相比独立 PFC 加后级两级架构可精简主功率 BOM；原边 QR 在磁芯能量释放后谷底开通，降低开通损耗并改善 EMI。 副边由 DK3704A 同步整流控制器搭配外置整流 MOS 替代肖特基二极管，缩短整流损耗；DK3704A 采用短传输延迟快速比较器与较高栅极驱动电压降低导通损耗，内置待机模式，并具备自适应斜率防误开通算法，无需外部参数设定即可区分正常开通周期与谐振状态，断续模式下避免误开通；后级 DK6128、DK6207 负责两个 USB-C 口与一个 USB-A 口的协议识别、档位输出与多口功率分配，主板与协议 / DCDC 小板分板设计，便于布局与调试。 随附整机 BOM、100W 变压器计算表、主板原理图与 PCB、协议 / DCDC 小板原理图与 PCB、整机测试报告共 7 份资料；PF、峰值效率与待机功耗引自页面测试口径，各负载点平均效率、THD、纹波、温升、外形尺寸、各口固定与 PPS 档位及认证型号以测试报告、BOM 与协议资料为准。

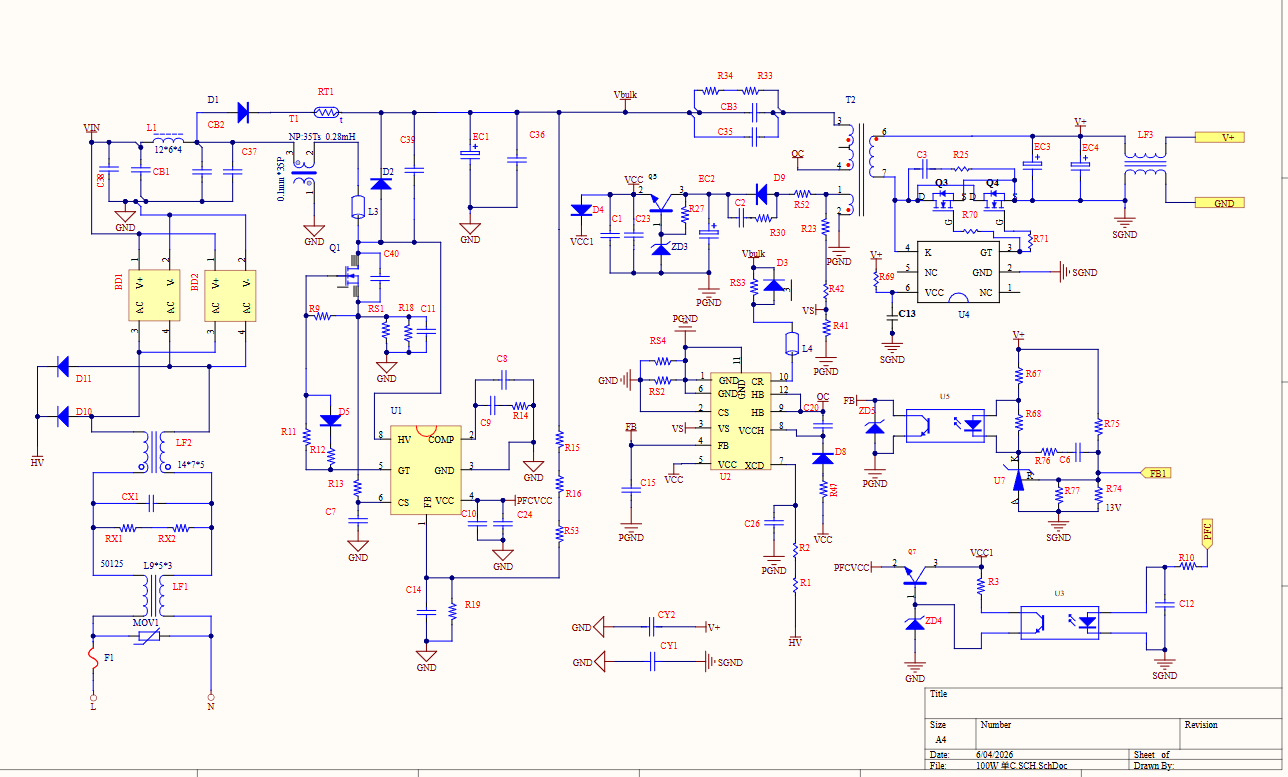

本方案以东科半导体 DK8515 不对称半桥（AHB）合封芯片为核心，构成 PD100W 单口（USB-C）迷你氮化镓快充方案，采用单级 AHB 架构、不带 PFC，面向高压输入应用设计，页面样机尺寸 40×24×30mm，最高效率 97%，主板与协议小板分板布局，适合笔记本电脑、平板、手机及配件的 100W 单口适配器开发参考。 DK8515 将两颗 700V/160mΩ 氮化镓功率器件、驱动与半桥控制电路集成于 DFN8×8 封装，工作频率 800kHz，待机功耗低于 50mW；AHB 架构实现原边功率管 ZVS、副边整流管 ZCS，提升转换效率、降低开关损耗与功率管应力；内置自适应死区时间调整、全程抖频、高压启动、X 电容放电、谐振电容放电与 CS 负压采样，提升驱动稳定性并改善 EMI；保护功能覆盖过载、输出过压、输出短路、VCC 过 / 欠压、VS 异常、初级过流与过温保护，保障充电器长期可靠运行。 整机主板承载 AHB 主功率级与主控，协议小板负责单口协议识别、固定档位输出与限流保护；磁性件采用 ATQ2315（4+4）变压器，配合高频合封器件压缩主板高度与板级面积；主板 BOM、协议板 BOM 与变压器参数分别成册，便于客户核对两套物料与磁件规格。 随附主板 BOM、协议板 BOM、100W 变压器参数、整机原理图、主板 PCB、协议板 PCB 与整机测试报告共 7 份资料；最高效率 97% 与样机尺寸引自页面测试口径，各负载点平均效率、PF、THD、输出纹波、温升、具体 PD/PPS 档位与认证型号以测试报告、BOM 及协议小板资料为准。

本方案以东科半导体 DK8515 不对称半桥（AHB）合封芯片为后级主控，构成 28V5A（约 140W）超小体积电源方案，采用前级 PFC 加后级 AHB 两级架构；页面测试口径效率 94.78%，整机待机功耗 0.278W，传导与辐射骚扰满足 FCC Part 15B 与 EN55032B 标准要求；整机采用主板加小板分板布局，配合平面变压器模块压缩厚度与体积，适合 140W 级适配器、工业供电与设备内置电源开发参考。 前级 PFC 用于校正输入功率因数、压低输入电流谐波，改善市电侧用电品质；后级 DK8515 将两颗 700V/160mΩ 氮化镓功率器件、驱动与半桥控制集成于 DFN8×8 封装，工作频率 800kHz，原边实现 ZVS、副边整流 ZCS，降低开关损耗与功率管应力；内置自适应死区时间调整、全程抖频、高压启动、X 电容放电、谐振电容放电与 CS 负压采样，抖频与软开关共同改善传导、辐射 EMI 余量；保护覆盖过载、输出过压、输出短路、VCC 过 / 欠压、VS 异常、初级过流与过温，芯片级待机功耗低于 50mW。 整机主板承载前级 PFC 与后级 AHB 主功率回路，小板承担辅助与接口功能；磁性件包含 ATQ2315（4+4）卧式 PFC 电感及变压器参数，并配套平面变压器模块 DK-6Q26M52K-140W130-C（140W 档），以模块化磁件替代传统立式骨架，便于批量装配与厚度控制；主板 BOM、原理图与 PCB 成套提供，便于客户核对物料与复现样机。 随附主板 BOM、PFC 电感及变压器参数、整机原理图、主板及小板 PCB、平面变压器模块规格书共 5 份资料；效率 94.78%、待机 0.278W 与 EMC 标准引自页面测试口径，各负载点平均效率、PF、THD、输出纹波、温升、外形尺寸、前级 PFC 主控型号与认证编号以测试报告、主板 BOM 及规格书为准。

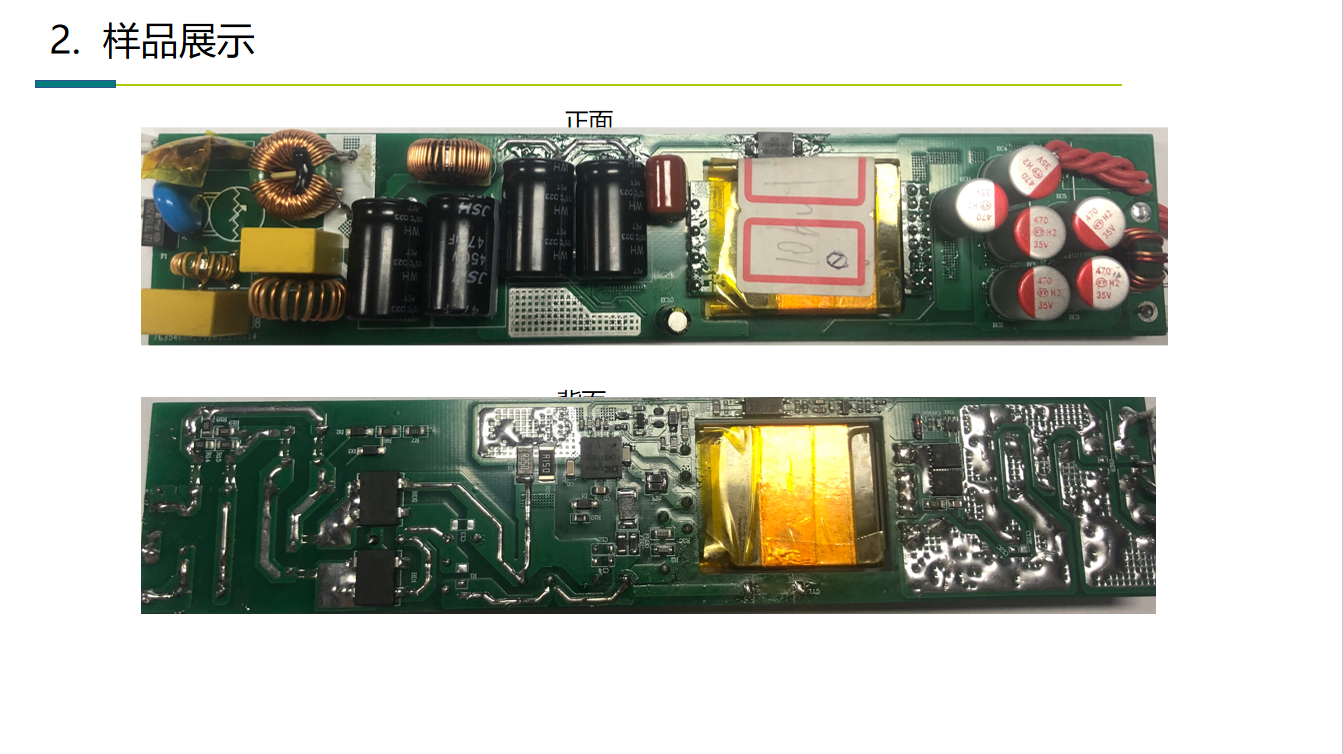

本方案以东科半导体 DK8518 不对称半桥（AHB）合封氮化镓芯片为主控，构成 24V8.4A（约 200W）LED 照明驱动电源方案；整机采用单级 AHB 拓扑、不带 PFC，配合平面变压器设计压缩整机厚度并改善磁件一致性，适合 LED 灯带、灯具、显示背光与工业照明等 24V 供电场景开发参考。 DK8518 属于东科 AHB 系列 GaN 合封芯片，内置两颗 700V/101mΩ 氮化镓功率管，DFN8×8 封装，工作频率 800kHz，选型覆盖 180W 功率档；AHB 架构通过谐振网络实现原边功率管 ZVS 与副边整流管 ZCS，降低开关损耗与功率管电压应力；内置自适应死区时间调整、全程抖频、高压启动、X 电容放电与 CS 负压采样，在提升驱动稳定性的同时改善传导、辐射 EMI 余量；电路具备过载、输出过压、输出短路、VCC 异常与过温等保护功能，保障 LED 电源长时间可靠运行。 整机未设置独立 PFC 升压级，主功率回路结构精简、BOM 数量可控；磁性件采用平面变压器模块 DK-6D28S101K-200W100（200W 档），以扁平绕组替代传统立式骨架变压器，高度更低、漏感更易控制、散热路径更短，便于批量生产与整机扁平设计；24V 输出经变压器隔离后供给 LED 负载，具体恒压或恒流参数由原理图与 BOM 确定。 随附整机 BOM、平面变压器规格书、整机原理图与 PCB 文件共 4 份资料；页面未给出整机效率、功率因数、THD、待机功耗、输出纹波、温升、外形尺寸与认证编号，上述指标以测试报告、BOM 及平面变压器规格书为准；DK8518 选型表 180W 为 90-264Vac 全电压口径，样机 24V8.4A 约 200W 的功率降额与电网条件需对照测试报告核实。

本方案以 DK8065、DK8075 双料号兼容设计，构成 PD65W A+C 双口超薄氮化镓充电器方案，采用 QR 准谐振反激拓扑；页面测试口径效率 93%，整机最厚 8mm，配合平面变压器实现扁平结构，适用于手机、平板、耳机、笔记本电脑等设备的双口充电开发参考。 DK8065 与 DK8075 同属东科 QR-Lock 系列 GaN 合封芯片，封装 PDFN8×8/ESOP12，工作频率 200kHz，副边光耦隔离反馈；DK8065 内置 700V/196mΩ 功率管，对应 65W 档，DK8075 内置 700V/101mΩ 功率管，对应 75W 档，同一套 PCB 可按功率与成本选择料号。芯片具备谷底检测与锁定、退磁检测、全程抖频、高低压功率补偿、软启动、前沿消隐与高压自适应启动功能，高压启动配合 X 电容放电缩短开机时间并改善待机表现；保护覆盖输出过压、过流、短路、过温、输入欠压、VCC 过 / 欠压与开环状态，保障充电器在异常工况下关断保护，芯片级待机功耗低于 50mW。 整机为单级 QR 反激结构，不设置独立 PFC 升压级；磁性件采用平面变压器模块 DK-6Q26L72K-65W200（65W 档），以扁平绕组替代立式骨架，配合 8mm 超薄机身压缩高度并改善批量一致性；USB-C 与 USB-A 双口的协议识别、档位输出与功率分配由协议电路完成，协议芯片型号以整机 BOM 为准，主板与协议相关电路在同一套 PCB 内统筹布局。 随附整机 BOM、平面变压器规格书、整机原理图与 PCB 文件共 4 份资料；效率 93% 与最厚 8mm 引自页面测试口径，各负载点平均效率、PF、THD、整机待机功耗、输出纹波、温升、整机长宽高、双口固定与 PPS 档位及认证编号以测试报告、BOM 及变压器规格书为准；双料号中实际焊接型号以 BOM 料号与板上丝印核对。

本方案以东科半导体 DK8515（原理图与 PCB 料号标注为 DK8515BD）不对称半桥（AHB）合封芯片为后级主控，构成 24V6.25A（约 150W）平面变压器超薄电源方案；整机采用前级 PFC 加后级 AHB 两级架构，配合平面变压器模块与 PFC 电感实现扁平超薄结构，适合工业供电、LED 照明、显示背光与设备内置 24V 电源等场景开发参考。 DK8515 内置两颗 700V/160mΩ 氮化镓功率器件、驱动与半桥控制电路，DFN8×8 封装，工作频率 800kHz，选型覆盖 150W 功率档；AHB 架构通过谐振网络实现原边功率管 ZVS 与副边整流管 ZCS，降低开关损耗与功率管电压应力；内置自适应死区时间调整、全程抖频、高压启动、X 电容放电、谐振电容放电与 CS 负压采样，提升驱动稳定性并改善 EMI 余量；保护覆盖过载、输出过压、输出短路、VCC 过 / 欠压、VS 异常、初级过流与过温，芯片级待机功耗低于 50mW。 前级 PFC 用于校正输入功率因数、压低输入电流谐波，配套 150W POT3012 PFC 电感；后级 AHB 完成隔离降压输出 24V；磁性件采用平面变压器模块 DK-6D28Q62K-150W140（150W 档），以扁平绕组替代传统立式骨架变压器，整机厚度更低、漏感更易控制、批量一致性更好；前级 PFC 主控型号页面未点名，以主板 BOM 料号为准；主板、原理图与 PCB 成套提供，便于客户核对物料与复现样机。 随附 PFC 电感参数、平面变压器规格书、整机原理图、PCB 文件与方案测试报告共 5 份资料；页面正文未公布整机效率、功率因数、THD、待机功耗、输出纹波、温升、外形尺寸与认证编号，上述指标以测试报告、BOM 及磁件规格书为准；样机实际焊接料号为 DK8515 还是 DK8515BD，需对照 BOM 料号与板上丝印确认。

本方案以东科半导体 DK8075 QR-Lock 准谐振 GaN 合封芯片为核心，构成 24V3A（约 72W）隔离反激电源原理图方案；整机采用单级 QR 准谐振反激拓扑，不带 PFC，适合工业供电、LED 照明、显示背光与设备内置 24V 电源等场景进行电路架构评估与二次开发参考；页面当前仅提供原理图文件，便于客户先行核对主控接法、反馈回路与外围器件方案。 DK8075 内置 700V/101mΩ 氮化镓功率管，PDFN8×8/ESOP12 封装，工作频率 200kHz，反馈范围 -0.3~60V，选型覆盖 75W 功率档，副边采用光耦隔离反馈；芯片具备谷底检测与锁定、退磁检测、全程抖频、高低压功率补偿、软启动、前沿消隐与高压自适应启动功能，高压启动配合 X 电容放电缩短开机时间；保护覆盖输出过压、过流、短路、过温、输入欠压、VCC 过 / 欠压与开环状态，异常工况下关断保护，芯片级待机功耗低于 50mW。 QR 反激电路在变压器磁芯能量释放后于谷底开通功率管，降低开关损耗与开关噪声，配合全程抖频改善传导、辐射 EMI 余量；原边以 DK8075 合封芯片完成功率变换，副边经整流与滤波输出 24V，光耦将输出电压反馈回原边调节占空比实现稳压；变压器感量、匝比、漏感与外围阻容参数由本套原理图确定，本页未附整机 BOM 与 PCB 文件，物料清单与布局需在样机阶段另行整理。 随附 DK8075 原理图文件 1 份；页面未公布整机效率、功率因数、THD、整机待机功耗、输出纹波、温升、外形尺寸与认证编号，上述指标以样机测试、后续 BOM 与 PCB 设计为准；DK8075 选型表 75W 为 90-264Vac 全电压口径，样机 24V3A 约 72W 的功率降额、变压器参数与器件选型需结合实测核算。

本方案以东科半导体 DK012G 准谐振反激 GaN 合封功率开关芯片为核心，构成 12V1A（约 12W）隔离反激电源方案，配套 EE1610 立式 5+2 变压器，采用单级 QR 反激拓扑、不带 PFC，适合机顶盒、路由器、小家电辅助电源与小型适配器等小功率供电场景；页面提供整机 BOM、变压器参数、原理图与 PCB，便于核对物料、磁件规格与电路布局。 DK012G 内部集成 700V/2.2Ω GaN HEMT、控制与驱动电路，PDFN5×6 封装，电流模式控制，工作在 DCM 模式；磁芯能量释放完毕、初级电感与结电容谐振到谷底时开通功率管，降低开通损耗并改善 EMI；最高支持 250kHz，最低频率钳位 25kHz 规避音频噪声；内置谷底检测与锁定、退磁检测、全程抖频、高低压功率补偿、软启动、前沿消隐、高压启动与 X 电容放电，反馈由副边光耦回传原边调节峰值电流。 保护覆盖输出过压、输出过流、过载与短路打嗝重启、VCC 过 / 欠压、过温与开环保护，并具备上电与掉电检测；芯片规格峰值效率可达 90%，芯片级待机功耗低于 50mW；整机原边由 DK012G 完成功率变换，副边整流滤波输出 12V，EE1610 立式 5+2 变压器感量与匝比由参数表确定，外围器件精简，利于控制 BOM 成本与板级面积。 随附整机 BOM、EE1610 变压器参数、原理图与 PCB 共 4 份资料；整机效率、功率因数、THD、整机待机、纹波、温升、外形尺寸与安规认证编号以样机测试、BOM 及认证报告为准；90% 峰值效率与 50mW 待机为芯片规格口径，不等同整机实测；芯片 IEC 62368-1:2018 认证编号仅代表器件等级，整机认证需另行核验。

本方案以东科半导体 DK3603AG（PFC 前级）搭配 DK8512（AHB 后级）构成 PFC+AHB 两级电源系统，输出 24V/4.15A，额定功率约 100W，采用长条形 PCB 布局，配合平面变压器与平面电感结构，适合长条 LED 照明、灯箱、灯带与设备细长空间内的 24V 直流供电开发参考；页面提供整机 BOM、两份磁性件规格书、原理图与 PCB，便于核对物料、磁件参数与布板结构。 前级 DK3603AG 为临界导通模式（CRM）加断续导通模式（DCM）PFC 控制器，覆盖 300W 以内功率范围，最高 500kHz，单绕组采样，支持两段输出电压与二级 OVP；重载工作于 CRM、轻载无缝切换 DCM，具备高功率因数、低 THD 与低待机功耗特性，内置软启动、输入欠压、输入功率补偿、过温、输出欠 / 过压与过流保护，为后级提供稳定高压直流母线，并改善整机谐波表现。 后级 DK8512 为集成双 700V 氮化镓功率管的不对称半桥（AHB）AC-DC 芯片，DFN8×8 封装，双管导通电阻典型 249mΩ，内部集成半桥控制与驱动，最高支持 800kHz，待机功耗低于 50mW；依靠谐振腔实现原边 ZVS、副边 ZCS，回收漏感能量，降低开关损耗与功率管应力、改善 EMI，内置自适应死区、全程抖频、高压启动、X 电容与谐振电容放电，CS 负压采样提升 GaN 驱动可靠性；保护覆盖过载、输出过压、输出短路、VCC 过 / 欠压、VS 异常、初级过流与过温保护。 整机采用平面变压器 DK-8Q22S72K-100W180A 与平面电感 DK-8Q22S00K-100W190，长条形布板沿长度方向排布功率回路与磁件，适配窄长安装结构；随附整机 BOM、两份磁性件规格书、原理图与 PCB 共 5 份资料；整机效率、PF、THD、待机功耗、纹波、温升、外形尺寸与安规认证编号以样机测试、BOM 及认证报告为准；24V4.15A 约合 99.6W，按 100W 等级表述，实际输出能力以实测核算。

本方案以东科半导体 DK8025AP 准谐振反激合封功率开关芯片为主控，构成 12V2A（约 24W）隔离反激适配器电源方案，副边采用同步整流，配 EE1710 (5+2) 立式变压器，单级 QR 准谐振拓扑、不带 PFC，适合机顶盒、路由器、小家电供电、小型适配器与辅助待机电源等场景；随附整机 BOM、变压器参数、原理图、PCB 与测试报告，便于核对物料、磁件与电路结构。 DK8025AP 为 QR-Lock 系列准谐振反激 AC-DC 功率开关，ESOP-7 封装，内置 700V 高压功率管，工作频率 25kHz~200kHz；检测漏极电压在谐振谷底时开通功率管，降低开通损耗并改善 EMI；内置谷底检测与锁定、退磁检测、全程抖频、高低压输入功率补偿与软启动，保证高低压输入输出功率一致；保护覆盖输出过压、过流、短路、欠压、过温、VCC 过 / 欠压与开环，芯片级待机功耗低于 50mW。 副边以同步整流替代肖特基二极管，降低整流导通损耗、提升效率与带载能力；按 BOM 标注为 60V/25mΩ 档 SR（PCB 代号 DK6020HP），具体料号以整机 BOM、原理图为准；原边由 DK8025AP 完成功率变换，副边整流滤波输出 12V，光耦回传调节原边峰值电流稳压；EE1710 (5+2) 立式变压器感量、匝比与漏感由参数表确定，外围器件精简，便于控制物料成本。 随附整机 BOM、变压器参数、原理图、PCB 与测试报告共 5 份资料；整机效率、功率因数、THD、整机待机、纹波、温升、尺寸、EMC 与认证编号以测试报告及样机实测为准，页面正文未公布上述定量数值；12V2A 约合 24W，对应主控 25W 选型档位；主控导阻与工艺版本、SR 料号及反馈结构以规格书、原理图与 BOM 核对为准。

本方案是基于 DK8035AP 芯片设计的 12V/3A 输出离线式 AC-DC 开关电源，支持市电全电压输入，可直接用于适配器类产品开发。电路前端设有完整的 EMI 滤波与保护电路：保险丝、NTC 热敏电阻抑制上电浪涌电流，X 电容 CX1 与共模电感 LF2 组成输入滤波网络，有效抑制传导与辐射干扰；主功率级采用反激式拓扑，由变压器 T1 与 DK8035AP 配合完成能量转换与输出稳压，副边经 EC5、EC4 等电容滤波后由 OUT+/GND 端子输出稳定的 12V 直流。方案附带完整的测试报告，各项性能指标均经过实测验证，可直接作为量产导入或二次开发的参考依据。资料包含 Altium 格式原理图（SchDoc）、PCB 设计文件（V2.0 版，支持在线 3D 查看预览）以及完整 BOM 物料清单，原理图与 PCB 布局规范，关键器件位号、丝印清晰完整，便于工程师快速理解电路结构、核对物料和导入生产。本方案适用于充电器、电源适配器、小家电供电、LED 驱动等需要 12V/3A 供电的应用场景。

本方案为 DK80XX 系列高集成快充芯片的原理图参考设计，一套图纸覆盖 PD20W、PD30W、PD35W、PD45W、PD65W、PD75W 多档功率规格，对应芯片型号包括 DK8020、DK8025、DK8035、DK8045、DK8065、DK8075，可按输出功率需求直接选用对应型号套用本设计。图纸给出完整的电路连接关系，并对 GND 引脚的处理作了明确标注，帮助工程师正确划分功率地与信号地、执行单点接地，避免因接地不当导致输出纹波偏大、EMC 测试超标等常见问题。DK80XX 系列芯片高度集成，外围电路简洁，配合协议芯片即可实现 USB PD 多档电压快充输出，是 20W-75W 快充适配器、充电器产品的理想参考架构。资料包含 Altium 格式原理图（DJ-30W-V0.SchDoc）及完整设计工程包，支持在线 3D 查看与云端预览，原理图模块划分清晰、位号标注完整，可直接在工程基础上修改参数、调整输出规格，快速完成自己的快充电源设计。适用于 PD 快充头、双口快充、充电器等产品的开发与评估。

本方案是基于 DK8065 芯片开发的 60V/2A 两轮电动车充电器电源，输出功率约 120W，采用不带 PFC 的 AC-DC 架构，可直接由市电整流滤波后进入反激变换，外围结构简洁、成本可控，适合大批量电动车充电器产品。方案针对充电器的实际使用场景做了针对性设计：输出 60V 高压直流匹配主流电动自行车电池组充电需求，恒压恒流输出特性可保证先恒流快充、后恒压补充的完整充电曲线，避免电池过充。PCB 采用小板与大板两套设计方案，工程可根据机壳尺寸、散热条件与装配工艺灵活选用，兼顾了紧凑化布局与散热余量的不同要求，并附 PQ2625（6+6）变压器参数表，方便直接绕制。方案附带实测测试报告（DK065GA 恒流 60V 2A DEMO 说明书），对输出特性与保护功能等进行了验证，数据可作为量产导入前的性能基准。资料包含 Altium 原理图（SchDoc）、两个版本的 PCB 设计文件（PcbDoc）、完整设计工程包、变压器参数及测试报告，支持在线 3D 查看，位号对应规范，便于工程师快速评估与二次开发，适用于电动自行车、电动滑板车等两轮车充电器产品。

本方案是基于 DK8075 芯片设计的 100W 反激式开关电源，输出 20V/5A，采用不带 PFC 的 AC-DC 架构，由市电整流滤波后直接进入反激变换，电路结构精简、器件数量少，在满足 100W 输出能力的同时有效控制了物料成本，适合中高功率适配器、充电器类产品的量产需求。主功率部分采用反激拓扑，变压器承担能量传递与输入输出隔离，芯片内置高压功率开关，配合 RCD 吸收网络抑制开关管尖峰电压，降低开关损耗与 EMI 干扰；输出侧经整流滤波后提供稳定的 20V 直流，可用于笔记本电脑适配器、显示器供电、电动工具充电、LED 照明驱动以及各类 20V 电池包充电等场景。由于省去 PFC 级，方案更适合对体积和成本敏感、且对功率因数无强制要求的应用；若需要满足更高能效或谐波标准，可在本设计前端增加 PFC 电路扩展。资料包含 Altium 格式原理图（100W 原理图）、PCB 设计文件（100W 20V 5A）以及完整的 BOM 物料清单（075G 100W），支持在线 3D 查看，位号标注规范、物料型号齐全，工程师可据此直接评估方案、核算成本并完成二次开发。

本方案是以东科半导体 DK8075 为 AC-DC 功率核心、搭配 DK6309 双口协议芯片的 PD100W 双 USB-C 快充电源方案，额定输出 20V/5A（100W），双 C 口可分别或同时输出，适合笔记本电脑、显示器、平板及大功率数码设备的充电应用。功率级采用 DK8075 不对称半桥（AHB）拓扑，芯片集成高压功率器件与半桥控制，工作频率高、转换效率高、待机功耗低，配合谐振工作方式降低开关损耗与 EMI，无需 PFC 前级即可实现 100W 输出，有利于压缩整机体积与成本。协议部分由 DK6309 独立完成双 C 口的 PD 协议解析与功率分配，两颗芯片分工明确、结构清晰，便于后续协议调整或多口扩展。资料包含 20V5A 100W 电源原理图（SchDoc）、协议板原理图（PDF）、两版 PCB 设计文件（双 C 协议版与单 DK8075 版）以及完整 Altium 工程包，支持在线 3D 查看，原理图模块划分清楚、位号规范，随附测试报告可供性能核对。工程师可据此完成样机搭建、协议档位调整与量产导入，也可作为 PD 双口快充适配器、桌面充电器产品的参考设计。

本方案以东科半导体 DK8020 准谐振反激合封功率开关芯片为主控，构成 12V1.5A（约 18W）隔离反激适配器电源方案，副边采用同步整流（DK60R16HP，60V 导阻档 SR），单级 QR 准谐振拓扑、不带 PFC，整机结构精简、BOM 成本可控。方案带完整测试报告，且已通过全球多地区认证，可直接作为量产或出口产品的成熟参考。DK8020 内置 700V 高压功率管，工作频率 25kHz~200kHz，检测漏极电压在谐振谷底时开通功率管，降低开通损耗并改善 EMI；内置谷底检测与锁定、退磁检测、全程抖频、高低压输入功率补偿与软启动，保证高低压输入下输出功率一致、轻载稳定；保护覆盖输出过压、过流、短路、欠压、过温、VCC 过 / 欠压与开环，芯片级待机功耗低于 50mW。副边以同步整流替代肖特基二极管，降低整流导通损耗、提升效率与带载能力；原边由 DK8020 完成功率变换，副边整流滤波输出 12V，光耦回传调节原边峰值电流实现稳压。资料包含 12V1.5A 电源原理图（SchDoc）、PCB 设计文件（DK8020AP+DK60R16HP）、整机 BOM 及测试报告，支持在线 3D 查看；适用于机顶盒、路由器、小家电供电、小型适配器与辅助电源等 12V 小功率场景，亦可作为出口认证机型的开发基础。
